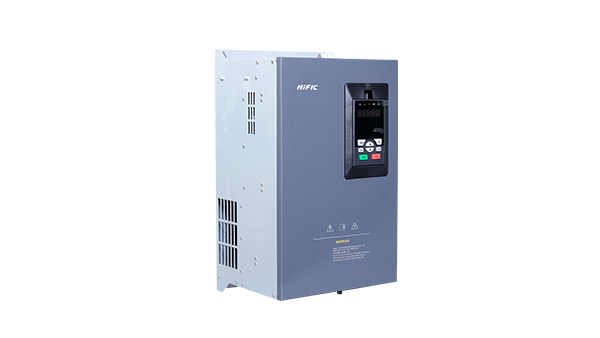

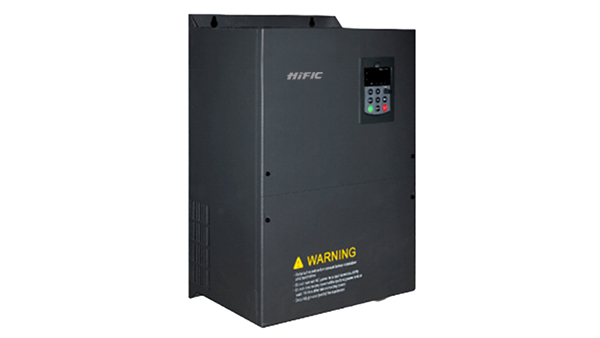

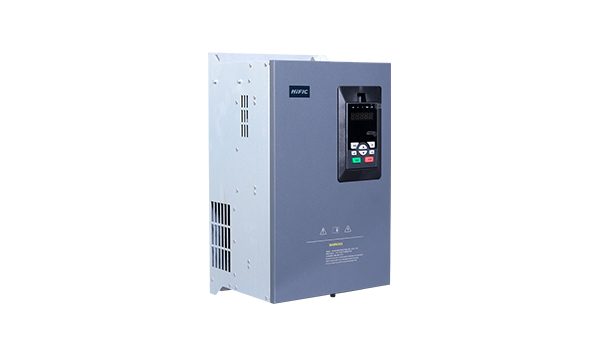

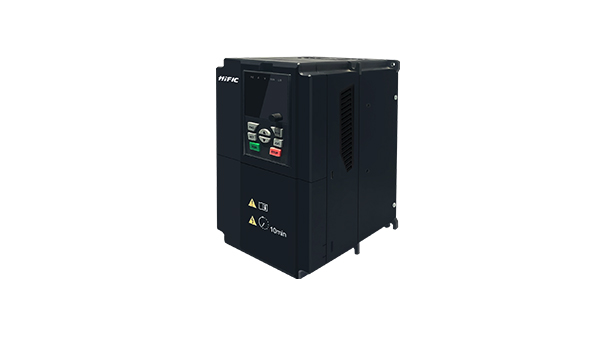

永磁变频器HI320E

变频器HI320E是通用型高性能矢量变频器，可以驱动三相交流异步电机和三相交流永磁电机，提升了驱动性能，让驱动和控制更简单。该系列变频器对于在线缆、机床、金属制品、石油化工、天然气、起重设备、纺织印染、陶瓷等行业设备中遇到的技术和性能上的难题可以轻松解决。

下载产品说明书>>

在线咨询

服务热线：15995275827

  • 产品详情
产品优势
支持多种高速总线

支持多种高速总线

Modbus-485、CANLink、CANopen、EtherCAT、Profinet、EtherNet / IP

低压变频器功率范围

低压变频器功率范围

0.75kW-800kW

性能全面升级

性能全面升级

0HZ最大150%出力，开环矢量调速范围可达1:500，助力用户高质量、高效率的生产。

驱动精专

驱动精专

异步电机，同步电机，均可匹配，助力用户设备节能升级改造

规格型号

永磁变频器HI320E规格型号

HI320()S2 OR7 1R5 2R2 4R0 5R5 7R5
KW 0.75  1.5  2.2  4  5.5  7.5
Frame size A B C
HI320()T4 OR7 1R5 2R2 4RO 5R5 7R5 011  015  018  022  030  037
KW 0.75  1.5  2.2  4  5.5  7.5  11    15  18  22  30  37
Frame size A  B C D
HI320()T4 045  055  075  090  110  132  160  185  200  220  250  280
KW 45  55  75  90  110  132  160  185  200  220  250  280
Frame size E F G H
HI320()T4 315  355  400  450  500  560  630  710  800
KW 315  355  400  450  500  560  630  710  800
Frame size H  I J K L
产品参数
220V
Frame size A B C
型号HI320-  S2B OR7 1R5 2R2 4R0 5R5 7R5
适用电机功率KW 0.75  1.5  2.2  4  5.5  7.5
适用电机马力HP 1  2  3  5  7.5  10
输出 额定输出容量KVA 1.5  3  4  7.5  12  15.5
额定输出电流A 4  7  9.6  17  21  32
输出频率Hz 0.01--400Hz
载波频率范围KHz 1--16KHz
过载能力 额定输出电流的150%,可承受60S
额定输出电流的200%,可承受3S
输入 输入电流A 8.2  14  20.3  34.6  38  57
输入电压频率   单相220V,50/6OHz
容许电压波动   (-15%--+15%)
冷却系统 强制冷风
制动单元 内置
380V
Frame size  A B   C
型号HI320-  T4B OR7 1R5 2R2 4R0 5R5 7R5 011  015  018  022
适用电机功率KW 0.75  1.5  2.2  4  5.5  7.5  11  15  18.5  22
适用电机马力HP 1  2  3  5  7.5  10  15  20  25  30
输出 额定输出容量KVA 1.5  3  4  5.9  8.9  11  17  21  24  30
额定输出电流A 2.1  3.8  5.1  9  13  17  25  32  37  45
输出频率Hz 0.01--400Hz
载波频率范围KHz 1--16KHz
过载能力 额定输出电流的150%,可承受60S
额定输出电流的200%,可承受3S
输入 输入电流A 3.4  5  5.8  10.5  14.6  20.5  26  35  38.5  46.5
  输入电压频率 3相380V,50/60Hz
  容许电压波动 (-15%--+15%)
冷却系统 强制冷风
制动单元 内置
380V
Frame size D E F G
型号HI320-  T4B 030  037  045  055  075  090  110  132  160  185  200
适用电机功率KW 30  37  45  55  75  90  110  132  160  185  200
适用电机马力HP 40  50  60  75  100  125  150  180  220  250  275
输出 额定输出容量KVA 40  57  69  85  114  134  160  192  231  244  250
额定输出电流A 60  75  91  112  150  176  210  253  304  340  377
输出频率Hz 0.01--400Hz
载波频率范围KHz 1--16KHz
过载能力 额定输出电流的150%,可承受60S
额定输出电流的200%,可承受3S
输入   输入电流A 62  76  92  113  157  180  214  256  307  350  385
输入电压频率   3相380V,50/60Hz
容许电压波动 (-15%--+15%)
冷却系统 强制冷风
380V
Frame size H   1  J K L
型号HI320-  T4B 220  250  280  315  355  400  450  500  560  630  710  800
适用电机功率KW 220  250  280  315  355  400  450  500  560  630  710  800
适用电机马力HP 300  340  380  430  485  545  615  680  760  855  965  1088
输出 额定输出容量KVA 280  355  396  445  500  565  630  700  780  910  1020  1150
额定输出电流A 426  465  520  585  650  725  820  910  1020  1195  1345  1520
输出频率Hz 0.01--400Hz
载波频率范围KHz 1--16KHz
过载能力 额定输出电流的150%,可承受60S
额定输出电流的200%,可承受3S
输入   输入电流A 430  468  525  590  665  785  883  940  1062  1245  1365  1550
输入电压频率   3相380V,50/60Hz
容许电压波动 (-15%--+15%)
冷却系统 强制冷风
特性参数
特性参数
 项 目 规格
输入输出 模拟量输入   2路/电压电流信号可切换，电压0~10V,电流0~20mA
数字量输入   5路/光耦隔离，内含1路高速脉冲输入，最高输入脉冲频率可达100KHz
模拟量输出   2路/电压输出范围0~10V,电流输出范围0~20mA,输出信号类型可切换
数字量输出   2路/光耦隔离/集电极开路输出╱额定电流20mA(DO、HDO)
数字脉冲输出   2路/光耦隔离/集电极开路脉冲(频率或PWM)输出(DO、HDO),内含1路高速脉冲
  输出，最高输出脉冲频率可达100KHz
继电器输出   2路/常开常闭触点/250VAC-3A
通讯方式   标准MODBUS-485通讯协议
控 制 特 性 控制方式   V/F控制；无PG矢量控制(SVC);有PG矢量控制
频率设定方式   键盘设定，模拟量设定，脉冲给定，通讯给定等多种给定方式
频率控制范围   0.01~500.00Hz
频率控制精度   数字设定：0.01Hz;模拟设定：最高频率x0.025%
调速范围   1:200(SVC);1:1000(FVC)
稳速精度   ±0.5%(SVC)±0.02%(FVC)
加减速时间   1.0-3600.0s(加减速时间可分别设定，可切换S特性)
点动控制   点动频率范围：0.00Hz~100.00Hz;点动加减速时间：0.0s~3600.0s
启动转矩   0.5Hz 150%(SVC可调节，需考虑变频器容量；3.0Hz 100%(V/F)
转矩提升   自动转矩提升；手动转矩提升0.1%~30.0%可调
制动转矩   刹车电阻制动(125%),直流制动(20%)
直流制动   制动时间：0.0s~36.0s;制动电流：0.0%~100.0%
定时控制   定时范围0.0min~6500min
PID控制   内置PID功能，可方便实现过程闭环控制
V/F曲线   直线型、多点自定义曲线、1.1~2.0任意降幕曲线
多段速控制   内置简易PLC可以完成对最大16段速频率逻辑进行控制
载波可调   1.0~16.0kHz可调，可根据模块温度调整
频率设定信号   -10～+10、0～+10、4~20mA、高频脉冲、PWM脉冲
保护功能 过载能力   G:150%60s  200%2s;P:120%60s  150%1s
  瞬间过流/短路保护   额定输出电流的200%以上，自动切断输出
过压/次压保护   母线直流电压过低(360V)或者过高(800V)时，电机自由停车(制动时例外)
缺相保护   输入或输出端缺相时，电机自由停车
过热保护   散热器温度≥85℃时，电机自由停车；温度保护阀值可根据环境温度自由设定
电机保护   模拟量输入可接温度传感器输入(PT100、PT1000)实现电机过热保护
失速防护   加减速中防止失速、运行中防止失速(动作电流可设定)
接地保护   利用电流传感器检测
瞬停不停   通过负载回馈能量补偿电压降低，维持变频器短时间内持续运行
规格
结构 		额定输入   电压：1/3PH 220V±20%;3PH 380V±20%;频率：50Hz/60Hz±5%
冷却及防护   ≤18.5KW:IP20;>18.5kW:IP10;强制风冷
使用环境   温度：-10℃~+40℃海拔：不高于1000m;室内，无腐蚀性气体
保存环境   温度： -20℃~+65℃湿度：20-90%RH(无凝露);振动小于6m/s²(0.6g)
