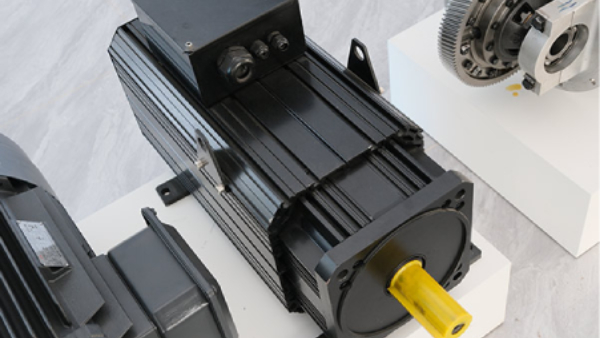

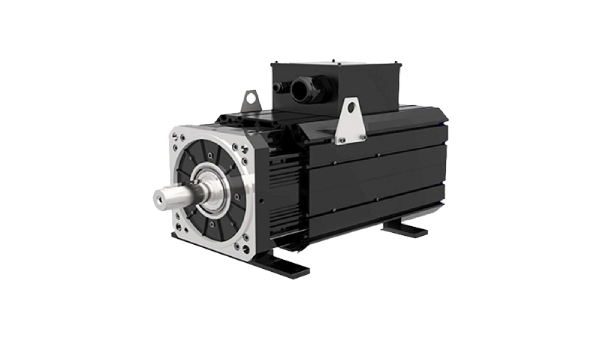

通用永磁伺服电机HIMTC

通用永磁伺服电机HIMTC是一款独立风扇冷却型三相交流永磁伺服电机，HISM系列电机具有温升低、电流小、超速能力强等特性；特有的低转子惯量设计保证了电机的高响应性；标配 多摩川旋变编码器，搭配海菲克伺服驱动器可实现准确位置控制。该系列机型可广泛应用于堆垛机、液压、冶金、印刷、包装等多种行业。
在线咨询

服务热线：15995275827

  • 产品详情
产品优势
高可靠的标准设计

高可靠的标准设计

采用高性能钕铁硼磁钢和低损耗矽钢片，实现产品在生命周期内高可靠性运行

高安全性

高安全性

整机防护IP55，标配KTY和PTC温度保护功能，确保各类工况安全耐用

支持用户可选择订制设计

支持用户可选择订制设计

用户可选择多种编码器类型，冷却方式等，满足各种应用需求

完善的产品系列

完善的产品系列

功率覆盖5.5kW-160kW,满足大多数情况下的用户需求

技术参数
HIMTC200-750
技术参数 HIMTC200-750
项目 数值 数值 数值 单位
型号 HIMTC200-406F08 HIMTC200-608F08 HIMTC200-811F08 -
额定功率 5.5 7.5 11 kW
额定电压 380 380 380 Vac
额定电流 10 13.5 20 A
瞬间最大电流 30 40.5 60 A
瞬间最大转矩 70 96 140 N.m
瞬时最大扭矩 210 287 420 N.m
额定转速 750 750 750 RPM
额定频率 50 50 50 Hz
反电势 315 318 313 V/750RPM
转矩常数 KT 7 7.07 7 N.m/A
反电势常数 KE 0.42 0.424 0.417 V/rmp
转子惯量 12.7 17.3 24.6 Kg.m²×10⁻³
极对数 4 对数
编码器 旋变 -
编码器极对数 1 对数
绝缘等级 Class F（155°） ℃
防护等级 IP54 -
长度尺寸 L 412 466 556 mm
长度尺寸 L1 260 314 404 mm
重量 46.3 55 73 kg
存储湿度 20%-80%（不结雾）
安装海拔 1000 米以下使用，1000 米以上限额使用
适用工作制 适用于 S1 工作制，ΔT=75℃
HIMTC200-1000
技术参数 HIMTC200-1000
项目 数值 数值 数值 数值 单位
型号 HIMTC200-408F10 HIMTC200-611F10 HIMTC200-815F10 HIMTC200-1019F10 -
额定功率 7.5 11 15 18.5 kW
额定电压 380 Vac
额定电流 13.8 20 27.8 35 A
瞬间最大电流 41.4 60 83.4 105 A
瞬间最大转矩 72 105 143 177 N.m
瞬时最大扭矩 215 315 429 531 N.m
额定转速 1000 1000 1000 1000 RPM
额定频率 66.6 66.6 66.6 66.6 Hz
反电势 310 314 308 302 V/1000RPM
转矩常数 KT 5.19 5.25 5.14 5.06 N.m/A
反电势常数 KE 0.31 0.314 0.308 0.302 V/rmp
转子惯量 12.7 18.9 24.6 30.4 Kg.m²×10⁻³
极对数 4 对数
编码器 旋变 -
编码器极对数 1 对数
绝缘等级 Class F（155°） ℃
防护等级 IP54 -
长度尺寸 L 412 484 556 628 mm
长度尺寸 L1 260 322 404 476 mm
重量 46.3 59 73 87 kg
存储湿度 20%-80%（不结雾）
安装海拔 1000 米以下使用，1000 米以上限额使用
适用工作制 适用于 S1 工作制，ΔT=75℃
HIMTC200-1500
技术参数 HIMTC200-1500
项目 数值 数值 数值 数值 单位
型号 HIMTC200-411F15 HIMTC200-6151F15 HIMTC200-719F15 HIMTC200-822F15
额定功率 11 15 18.5 22 kW
额定电压 380 Vac
额定电流 20 27.2 33 40 A
瞬时最大电流 60 81.6 99 120 A
额定扭矩 70 95.5 118 140 N·m
瞬时最大扭矩 210 287 353 420 N·m
额定转速 1500 1500 1500 1500 RPM
额定频率 100 100 100 100 Hz
反电势@1500RPM 315 315 318 313 V
转矩常数KT 3.5 3.51 3.57 3.5 N·m/A
反电势常数KE 0.21 0.21 0.212 0.209 V/rpm
转子惯量 12.7 18.9 21.7 24.6 kg·cm²×10⁻²
极对数 4 对数
编码器 旋变
1024
1024
1024 		1024
绝缘等级 Class F(155℃) ℃
防护等级 IP54
长度尺寸L 412 484 520 556 mm
长度尺寸L1 260 322 368 404
重量 46.3 59 66 73 kg
存储湿度 20%~80%（不结露）
安装海拔 1000 米以下使用，1000 米以上限额使用
工作制 适用于 S1 工作制，ΔT=75℃
HIMTC200-3000
技术参数 HIMTC200-3000
项目 数值 数值 数值 数值 数值 数值 单位
型号 HIMTC200-319F30 HIMTC200-422F30 HIMTC200-630F30 HIMTC200-737F30 HIMTC200-845F30 HIMTC200-1055F30 -
额定功率 18.5 22 30 37 45 55 kW
额定电压 380 Vac
额定电流 32.5 37.8 54.2 66.5 77.8 95 A
瞬间最大电流 97.5 113.4 162.6 199.5 233.4 285 A
额定扭矩 59 70 95.5 118 143 175 N.m
瞬时最大扭矩 177 210 287 353 430 525 N.m
额定转速 3000 3000 3000 3000 3000 3000 RPM
额定频率 200 200 200 200 200 200 Hz
反电势 324 331 315 317 330 330 3000RPM
转矩常数 KT 1.81 1.85 1.76 1.77 1.84 1.84 N.m/A
反电势常数 KE 0.108 0.11 0.105 0.106 0.11 0.11 V/rmp
转子惯量 9.9 12.7 17.3 21.7 24.6 30.4 Kg.m²×10⁻³
极对数 4 对数
编码器 旋变 -
编码器极对数 1 对数
绝缘等级 Class F（155°） ℃
防护等级 IP54 -
长度尺寸 L 376 412 446 520 556 628 mm
长度尺寸 L1 260 322 314 368 404 476 mm
重量 46.3 59 55 66 73 87 kg
存储湿度 20%-80% （不结雾）
安装海拔 1000 米以下使用，1000 米以上限额使用
适用工作制 适用于 S1 工作制，ΔT=75℃
HIMTC260-750
技术参数 HIMTC260-750
项目 数值 数值 数值 数值 数值 单位
型号 HIMTC260-815F08 HIMTC260-1019F08 HIMTC260-1222F08 HIMTC260-1630F08 HIMTC260-2037F08 -
额定功率 15 18.5 22 30 37 kW
额定电压 380 380 380 380 380 Vac
额定电流 29 35.8 41.8 55.8 71.5 A
瞬时最大电流 87 107 125 167 215 A
额定扭矩 191 235.6 280 382 471.1 N.m
瞬时最大扭矩 344 424 504 688 848 N.m
额定转速 750 750 750 750 750 RPM
额定频率 50 50 50 50 50 Hz
反电势 318 318 324 330 316 额定转速下
转矩常数 KT 6.59 6.58 6.85 6.85 6.59 N.m/A
反电势常数 KE 0.42 0.42 0.44 0.44 0.42 V/rmp
重量 110.5 123.9 137.3 164.1 218.5 Kg
HIMTC260-1000
技术参数 HIMTC260-1000
项目 数值 数值 数值 数值 单位
型号 HIMTC260-922F10 HIMTC260-1230F10 HIMTC260-1437F10 HIMTC260-2045F10 -
额定功率 22 30 37 45 kW
额定电压 380 380 380 380 Vac
额定电流 41.6 55.7 70 90 A
瞬时最大电流 125 167 210 270 A
额定扭矩 210 287 353 430 N.m
瞬时最大扭矩 630 860 1060 1289 N.m
额定转速 1000 1000 1000 1000 RPM
额定频率 66.6 66.6 66.6 66.6 Hz
反电势 324 330 326 304 额定转速下
转矩常数 KT 330 5.14 4.78 4.78 N.m/A
反电势常数 KE 326 0.33 0.3 0.3 V/rmp
重量 117.2 137.5 150.7 218.5 Kg
HIMTC260-1500
技术参数 HIMTC260-1500
项目 数值 数值 数值 数值 数值 单位
型号 HIMTC260-830F15 HIMTC260-1037F15 HIMTC260-1245F15 HIMTC260-1455F15 HIMTC260-2075F15 -
额定功率 30 37 45 55 75 kW
额定电压 380 380 380 380 380 Vac
额定电流 55.6 71.5 90.5 109 145.0  A
瞬时最大电流 167 215 272 327 435 A
额定扭矩 191 236 287 350 478 N.m
瞬时最大扭矩 344 424 516 630 860 N.m
额定转速 1500 1500 1500 1500 1500 RPM
额定频率 100 100 100 100 100 Hz
反电势 318 318 324 330 316 额定转速下
转矩常数 KT 3.44 3.29 3.21 3.21 3.29 N.m/A
反电势常数 KE 0.21 0.21 0.22 0.22 0.21 V/rmp
重量 110.5 123.9 137.3 150.7 218.5 Kg
HIMTC260-3000
技术参数 HIMTC260-3000
项目 数值 数值 数值 数值 单位
型号 HIMTC260-1075F30 HIMTC260-1290F30 HIMTC260-14110F30 HIMTC260-17132F30 -
额定功率 75 90 110 132 kW
额定电压 380 380 380 380 Vac
额定电流 145 181 217 250 A
瞬时最大电流 435 543 651 750 A
额定扭矩 239 287 350 420 N.m
瞬时最大扭矩 716 860 1051 1261 N.m
额定转速 3000 3000 3000 3000 RPM
额定频率 200 200 200 200 Hz
反电势 318 305 310 323 额定转速下
转矩常数 KT 1.65 1.58 1.68 1.68 N.m/A
反电势常数 KE 0.11 0.1 0.11 0.11 V/rmp
重量 123.9 137.7 150.7 177.5 Kg
HIMTC320-750
技术参数 HIMTC320-750
项目 数值 数值 数值 数值 单位
型号 HIMTC320-1345F08 HIMTC320-1655F08 HIMTC320-2275F08 HIMTC320-2790F08 -
额定功率 45 55 75 90 kW
额定电压 380 380 380 380 Vac
额定电流 88.2 110 149 170 A
瞬时最大电流 220.5 275 372.5 425 A
额定扭矩 573 700 955 1146 N.m
瞬时最大扭矩 1433 1751 2388 2865 N.m
额定转速 750 750 750 750 RPM
额定频率 75 75 75 75 Hz
反电势 313 321 308 324 750RPM
转矩常数 KT 6.5 6.37 6.41 6.74 N.m/A
反电势常数 KE 0.313 0.321 0.308 0.324 V/rmp
转子惯量 34 41.2 55.6 67.6 Kg.m²×10⁻³
极对数 6 对数
编码器 旋变 -
编码器极对数 1 对数
绝缘等级 Class F（155°） ℃
防护等级 IP54
旋转方向 电机轴头方向逆时针
存储温度 0-40℃
存储湿度 20%-80%（不结雾）
安装海拔 1000 米以下使用，1000 米以上限额使用
工作制 S1 ΔT=75 ℃
HIMTC320-1000
技术参数 HIMTC320-1000
项目 数值 数值 数值 数值 单位
型号 HIMTC320-1255F10 HIMTC320-1775F10 HIMTC320-2090F10 HIMTC320-25110F10 -
额定功率 55 75 90 110 kW
额定电压 380 380 380 380 Vac
额定电流 105 144 172 202 A
瞬时最大电流 262.5 360 430 505 A
额定扭矩 525 716 860 1051 N.m
瞬时最大扭矩 1313 1791 2149 2626 N.m
额定转速 1000 1000 1000 1000 RPM
额定频率 100 100 100 100 Hz
反电势 321 318 320 333 750RPM
转矩常数 KT 5 4.97 5 5.2 N.m/A
反电势常数 KE 0.321 0.318 0.32 0.333 V/rmp
转子惯量 31.6 43.6 50.8 62.8 Kg.m²×10⁻³
极对数 6 对数
编码器 旋变 -
编码器极对数 1 对数
绝缘等级 Class F（155°） ℃
防护等级 IP54
旋转方向 电机轴头方向逆时针
存储温度 0-40℃
存储湿度 20%-80%（不结雾）
安装海拔 1000 米以下使用，1000 米以上限额使用
工作制 S1 ΔT=75℃
HIMTC320-1500
技术参数 HIMTC320-1500
项目 数值 数值 数值 数值 单位
型号 HIMTC320-1390F15 HIMTC320-16110F15 HIMTC320-20132F15 HIMTC320-24160F15 -
额定功率 90 110 132 160 kW
额定电压 380 380 380 380 Vac
额定电流 162 210 265 291 A
瞬时最大电流 405 525 662.5 727.5 A
额定扭矩 573 700 840 1019 N.m
瞬时最大扭矩 1433 1751 2101 2547 N.m
额定转速 1500 1500 1500 1500 RPM
额定频率 100 100 100 100 Hz
反电势 313 321 308 324 750RPM
转矩常数 KT 3.54 3.33 3.17 3.5 N.m/A
反电势常数 KE 0.313 0.321 0.308 0.324 V/rmp
转子惯量 34 41.2 50.8 60.4 Kg.m²×10⁻³
极对数 6 对数
编码器 旋变 -
编码器极对数 1 对数
绝缘等级 Class F（155°） ℃
防护等级 IP54
旋转方向 电机轴头方向逆时针
存储温度 0-40℃
存储湿度 20%-80%（不结雾）
安装海拔 1000 米以下使用，1000 米以上限额使用
工作制 S1 ΔT=75℃
HIMTC320-3000
技术参数 HIMTC320-3000
项目 数值 数值 数值 数值 数值 数值 单位
型号 HIMTC320-12160F30 HIMTC320-14185F30 HIMTC320-15200F30 HIMTC320-16220F30 HIMTC320-19250F30 HIMTC320-21280F30 -
额定功率 160 185 200 220 250 280 kW
额定电压 380 380 380 380 380 380 Vac
额定电流 290 336 407 520 503 510 A
瞬时最大电流 725 840 1017.5 1300 1257.5 1275 A
额定扭矩 509 589 637 700 796 891 N.m
瞬时最大扭矩 1273 1472 1592 1751 1990 2228 N.m
额定转速 3000 3000 3000 3000 3000 3000 RPM
额定频率 300 300 300 300 300 300 Hz
反电势 337 337 301 321 305 336 750RPM
转矩常数 KT 1.76 1.75 1.56 1.35 1.58 1.75 N.m/A
反电势常数 KE 3.377 0.337 0.301 0.321 0.305 0.336 V/rmp
转子惯量 31.6 36.4 38.8 41.2 48.4 53.2 Kg.m²×10⁻³
极对数 6 对数
编码器 旋变 -
编码器极对数 1 对数
绝缘等级 Class F（155°） ℃
防护等级 IP54
旋转方向 电机轴头方向逆时针
存储温度 0-40℃
存储湿度 20%-80%（不结雾）
安装海拔 1000 米以下使用，1000 米以上限额使用
工作制 S1 ΔT=75℃
