永磁同步电机原理

在追求高效节能的今天，永磁同步电机（Permanent Magnet Synchronous Motor, 简称PMSM）已成为许多先进设备与工业应用中的核心动力来源。它凭借其优异的性能，在新能源汽车、精密工业驱动等领域大放异彩。那么，这种电机究竟有何独特之处？其内部结构和工作原理又是怎样的呢？本文将用通俗易懂的语言，带您一探究竟。

一、探秘内部：精妙的构造

永磁同步电机的卓越性能，首先源于其精巧的内部设计。与需要额外电流来产生磁场的传统电机不同，永磁同步电机利用高性能的永磁体来提供主磁场（即“励磁”）。这不仅省去了电刷和滑环结构，消除了相关的磨损和火花问题，更显著提高了电机的效率和功率密度。

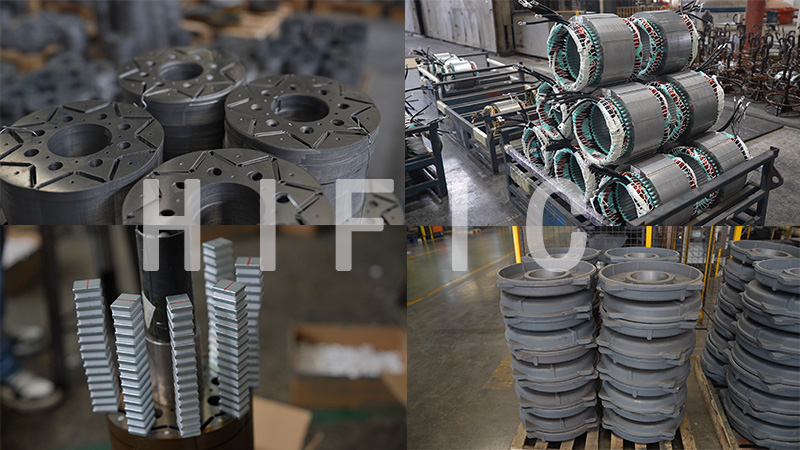

一台典型的永磁同步电机主要由三大部分构成：定子、转子和端盖。

定子：这是电机的静止部分。其核心是硅钢片叠压而成的定子铁芯，铁芯槽内嵌有三相对称的绕组。当通入三相交流电时，这些绕组会产生一个极性和速度都可控的旋转磁场。通过改变输入电流的频率，就能精确控制这个磁场的旋转速度，从而实现对电机转速的调节。

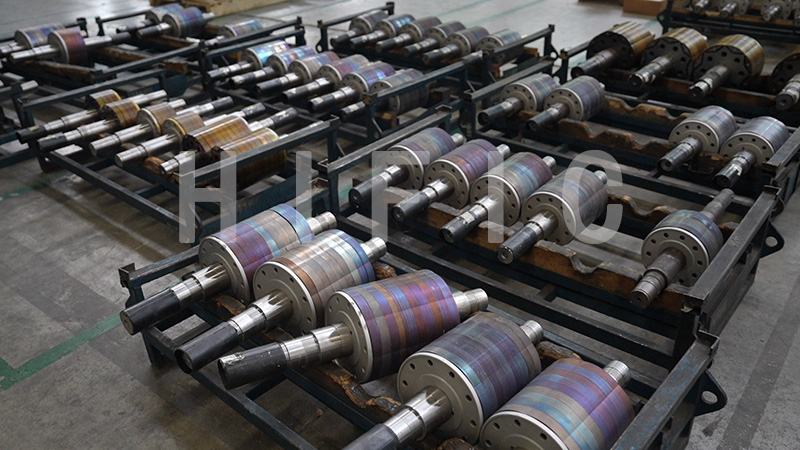

转子：这是电机的旋转部分，永磁体就安装于此。根据永磁体在转子中的布局方式，主要可分为两种类型：

凸出式永磁转子：永磁体通常直接表贴在转子铁芯表面，结构简单，磁场呈正弦分布，运行平稳。

内埋式永磁转子：永磁体被嵌入到转子铁芯内部。这种结构机械强度更高，更适合高速运行，并且能实现更复杂的磁路设计，如“磁阻转矩”的利用，进一步提升性能和效率。

二、解析原理：两种启动与运行方式

永磁同步电机本身没有自启动能力。如果直接接入工频三相电，由于转子惯性，静止的转子无法跟上高速旋转的定子磁场，会导致启动失败。因此，它需要特殊的方法来启动并进入同步运行状态。其主要工作方式有以下两种：

变频调速器控制（现代主流方式）

这是目前最常用、性能最优的控制策略。由变频器向电机的定子绕组供电。启动时，变频器输出的电流频率从零或很低频率开始，平滑地逐渐增加至目标频率。电机的转速则严格跟随这个频率同步上升，实现平稳、无冲击的启动和精确的宽范围调速。这种方式性能高效，控制灵活。

异步启动方式（适用于恒速场合）

在一些不需要调速的场合，为了能直接使用三相交流电网供电，会在永磁转子上额外安装一个类似鼠笼式异步电机的鼠笼绕组。

启动阶段：通电瞬间，定子产生旋转磁场。该磁场切割转子上的鼠笼导条，在其中感应出电流，形成转子磁场。两个磁场相互作用，产生异步转矩，使转子像异步电机一样加速旋转。

牵入同步阶段：当转子转速接近定子磁场同步转速时，永磁体产生的磁场与定子旋转磁场相互“锁定”，产生强大的同步转矩，将转子“拉入”同步状态。此后，鼠笼绕组中不再有感应电流，转子仅依靠永磁磁场与定子磁场同步旋转。

结语

永磁同步电机以其高效率、高功率密度、优异的调速性能等优点，正成为现代驱动技术的核心。随着材料科学与控制技术的不断进步，其应用前景将更加广阔。在众多致力于该领域技术研发与产品制造的企业中，海菲克永磁电机凭借其深厚的技术积累和对产品品质的严格把控，为市场提供了高性能、高可靠性的永磁电机解决方案，持续推动着相关产业的技术升级与发展。

希望这篇文章能帮助您对永磁同步电机有一个清晰而深入的理解。如有任何疑问或见解，欢迎交流探讨。
